Инструкция по монтажу вентилируемых фасадов с применением облицовочных профилей "сайдинг"



данная техническая информация ТИ
разработана специалистами ЗАО "СЗ "Электрощит" СИ



СОДЕРЖАНИЕ
1. Основные преимущества вентилируемых фасадов
2. Общие положения
3. Крепёж
4. Монтаж
5. Узлы



Вентилируемый фасад - это современная система декоративной отделки и защиты стен зданий и сооружений от неблагоприятных погодных условий. Вентилируемые фасады представляют собой Конструкции, состоящие из наружной облицовки (профиль "Сайдинг") воздушного зазора, несущей каркасной конструкции и теплоизоляции.

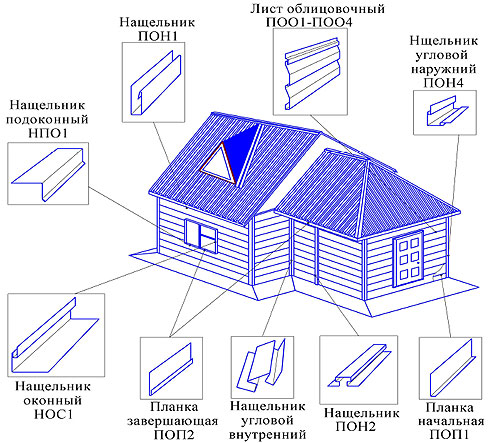

общий вид

Рисунок 1 - Общий вид

1. Основные преимущества вентилируемых фасадов

Возможность строительства круглый год
Возведение вентилируемых фасадов производится в любое время года и в любых географических областях, включая районы Сибири и Крайнего Севера.

Теплосбережение
Конструкция вентилируемого фасада делает возможным без больших дополнительных затрат утеплять здания, что особенно важно при реконструкции фасадов. Это позволяет значительно экономить энергию в процессе эксплуатации здания и производить старые здания в соответствие с современными требованиями СНиП II-3-79* "Строительная теплотехника".

Экономия на подготовительных работах
При возведении систем вентилируемых фасадов не нужно проводить подготовительные работы по ремонту и выравниванию поверхности несущей стены. Более того, сама система позволяет выравнивать неровности стены, значительно снижая общие строительные расходы.

Надёжность и долговечность
Применение истемы вентилируемых фасадов обеспечивает эффективное удаление влаги из утеплителя, что значительно увеличивает срок службы самой стены. Вентилируемы зазор предотвращает накопление влаги в утеплителе и тем самым продляет срок службы всей системы навесного фасада. Безремонтный срок службы вентилируемых фасадов составляет 25-30 лет.

2. Общие положения

Система вентилируемого фасада предназначена для облицовки фасадов новых или реконструируемых зданий. Фасадные профили "Сайдинг" представляют собой металлические профили различной конфигурации, длины и цветов со скрытым способом крепления. Монтаж профилей ведётся снизу вверх. Предварительно с помощью кронштейнов и профилей горизонтально и вертикальной обрешётки создаётся ровная и прочная подоблицовочная конструкция, на которую и осуществляется навеска фасадных профилей.

3. Крепёж

Рисунок 2 - Крепёжные элементы

дюбельНаилучшим крепежом является крепёж из нержавеющей стали. Облицовка и доборы должны быть прикреплены так, чтобы саморез слегка прилегал к металлу. Между головкой самореза и облицовочным профилем оставляется небольшой зазор, что не позволяет коробиться облицовке при термическом расширении. Рекомендуется применять следующие крепёжные элементы фирмы ОМАХ или SFS.

саморезДюбель для крепления подконструкции на несущую конструкцию (бетон, кирпич).
Материал: нейлон, высококачественный полиамид.
MBR-10-S-PZ-10-60-SFS; 6x35, 10x80 - OMAX


болтовое креплениеСаморез для крепления коризонтального профиля, прогонов и облицовочных профилей.
535х19 - OMAX; SX3/4-S16-5.5x22 - SFS

Болтовое крепление (если требуется)


тарельчатый дюбельТарельчатый дюбель для крепления утеплителя
Материал: нейлон, высококачественный полиамид.
10х90 (120, 140, 160, 180) - ОМАХ
EDH 60 (80, 100, 120, 140, 160) - SFS


заклепкаЗаклёпка комбинированная вытяжная (если требуется)



4. Монтаж

Рисунок 3 - Крепление кронштейнов

крепление кронштейнов1. Тщательно разметьте стену, выдерживая заданное проектировщиком расстояние между крепёжными кронштейнами (ориентировочно по горизонтали 400-600 мм и по вертикали 1200-1600 мм). С помощью анкеров прикрепите к стене кронштейны. Кронштейны являются наиболее нагруженной деталью фасадной системы.

Кронштейны изготавливаются из оцинкованной стали ГОСТ 52246-2004 толщиной от 0,8 до 1,2 мм и длиной рабочей части 180 мм. Длина кронштейна зависит от толщины дополнительного утепляющего слоя, при необходимости кронштейн обрезается по месту. Использование кронштейнов различной длины необходимо для исправления неровностей стен. Кронштейны устанавливаются на стены с помощью анкерных болтов.

Рисунок 3.1 - Крепление утеплителя

крепление утеплителя2. Закрепите плиты минеральной ваты тарельчатыми дюбелями на поверхности стены. В качестве утеплителя рекомендуется использовать мин.вату, приведённую в таблице 1.
Если применяются несколько слоёв теплоизоляции, во избежание потерь тепла необходимо устанавливать швы внахлёстку. Типовой размер мин. плит 600х1000 мм.

Для однослойной изоляции отлично подходят плиты ISOVER OL-E (не ветрозащитная). Для защиты утеплителя рекомендуется применение ветровлагозащитной паропроницаемой мембраны TYVEK (фирма DUPONT США) или Изоспан А (Россия). Благодаря паропроницаемым свойствам плёнки TYVEK она защищает теплоизоляционный слой от попадания влаги снаружи и не препятствует выходу водяных паров из слоёв конструкции (например, при высыхании теплоизоляции в летний период). Паросопротивление плёнки 0,75 кг/м2 за 24 часа. При монтаже плёнка укладывается непосредственно на теплоизоляцию без вентиляционного зазора с нахлёстом, для чего на ней имеются пунктирные линии, которые являются ориентиром для нахлёста (150-200 мм).

Таблица 1

Наименование,
производитель
Размеры,
мм
Толщина,
мм
Плотность,
кг/м3
Гидрофобизация Горючесть Коэффициент
теплопроводности
(при 10°С)
Коэффициент
теплопроводности
(при 25°C, Вт/м°C)
"Flexi-Batts"
Rockwool (Дания)
560х960
980х600
50, 75,
100, 125
34 есть н/г 0,035 -
"Roll-Batts"
Rockwool (Дания)
400х960 50, 75, 100 30 есть н/г 0,036 -
"Нобасил LF "
плотность 50 (Словакия)
100х500 40-140 50 есть н/г - 0,04
"Нобасил LF "
плотность 75 (Словакия
100х500 40-140 не более 75 есть н/г - 0,04
"Light-Batts" Rockwool
(Россия, г.Железнодорожный)
100х600 50, 75, 100 40 есть н/г 0,035 0,04
Плита "П50" Rockwool
(Россия, г.Железнодорожный)
100х600 50, 75, 100 36-50 есть н/г 0,034 0,042
Плита "П75" Rockwool
(Россия, г.Железнодорожный)
100х600 50, 75, 100 36-50 есть н/г 0,034 0,041
Плита "П75"
Завод Стройматериалов г.Тула
100х500 50, 60,
70, 80
не более 75 есть н/г - 0,047
Плита "П125"
ООО ТД "АКСИ" г.Челябинск
100х500 60, 70, 100 не более 75 есть н/г - 0,038
Плита "П75"
Завод "Изолит" Тверская обл.
100х500 50, 60, 80 не более 75 есть н/г - 0,047



3. В таблице 1 приведены характеристики мин. ваты, применяемой при утеплении фасадов зданий некоторых отечественных и зарубежных производителей. В качестве утеплителя могут быть также применены пенополистирольные плиты, изготавливаемые по ГОСТ 15588-86 плотностью от до 50 кг/м3. Теплопроводность таких плит при (25±5)°С порядка 0,037-0,042Вт/(м·К). Номинальные размеры плит:
по длине - от 900 до 5000 мм;
по ширине - от 500 до 1300 мм;
по толщине - от 20 до 500 мм.
К недостаткам таких плит следует отнести их пожароопасность. Температура изолируемых поверхностей не должна превышать 80?С.

4. В навесных системах функция дюбеля с тарельчатым держателем сводится к тому, чтобы прижимать изоляционные плиты к фасадной поверхности и удерживать их за счёт возникающих сил трения. Допускается использовать дюбеля различных фирм, рекомендуемых для крепления утеплителя. Рекомендуется применять атмосферостойкие дюбеля диаметром 8-10 мм, материал нейлон или высококачественный полиамид. При выборе дюбелей из другого материала необходимо обратить внимание на их коррозионостойкость Высококачественный полиамид ударопрочен, выдерживает температуры от -40° до +100°С, устойчив к динамическим нагрузкам, не воспламеняется и не поддерживает горения. Расход дюбелей составляет в среднем 3-4 шт. на 1 м? поверхности фасада.

Порядок монтажа тарельчатого дюбеля

Рисунок 4 - Порядок монтажа тарельчатого дюбеля

Конструкция тарельчатого дюбеля

Рисунок 5 - Конструкция тарельчатого дюбеля

5. Горизонтальные профили обрешётки прикрепите к кронштейнам саморезами. Конструкция кронштейна допускает его обрезку, что позволяет выравнивание (рихтовку) горизонтальной обрешётки для создания ровной поверхности под облицовочные профили.
Категорически запрещается скреплять между собой направляющие горизонтального каркаса.

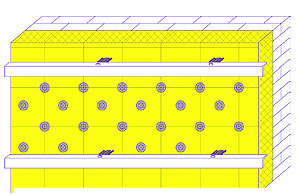

Крепление горизонтальных профилей

Рисунок 7 - Крепление горизонтальных профилей

6. На сформированную горизонтальной обрешёткой плоскость смонтируйте основную вертикальную обрешётку из профиля ПОП4. Основные профили вертикальной обрешётки (прогоны) идут вдоль всей поверхности через каждые 40-60 см, а также вокруг всех окон, дверей и ниш.

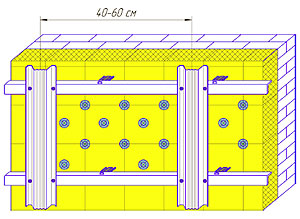

Крепление вертикальных прогонов ПОП4

Рисунок 8 - Крепление вертикальных прогонов ПОП4

7. Для закрепления нижних краёв профиля первого (нижнего) ряда прикрепите к низу обрешётки начальную планку ПОП1. Необходимо выдерживать расстояние при стыковке начальной планки друг с другом. Не следует стыковать их внахлест, необходимо оставлять зазор 6 мм для термического расширения.

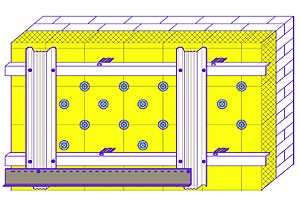

Крепление начальной планки ПОП1

Рисунок 9 - Крепление начальной планки ПОП1

8. Угловые нащельники ПОН3, ПОН4 монтируются строго вертикально, их верхние рёбра должны быть на 6 мм ниже навеса крыши и на 3 мм ниже начальной планки. Крепление нащельника осуществляется саморезами с шагом 300 мм. Для крепления нащельника профиль ПОП4 должен отстоять от угла здания не более чем на 100 мм (по средней линии).
При стыковке облицовок на угловой части здания облицовочный профиль должен войти в паз нащельника.
При стыковке не следует вставлять облицовку до упора, необходимо оставлять зазор 6 мм для теплового расширения.

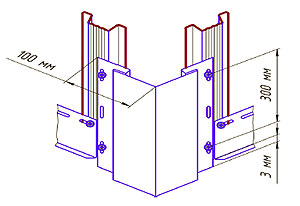

Крепление начальной планки ПОП1 и углового нащельника ПОН4-1

Рисунок 10 - Крепление начальной планки ПОП1 и углового нащельника ПОН4-1

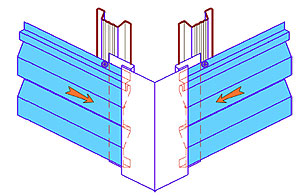

Обрамление наружнего угла. Нащельник угловой наружный ПОН4-1

Рисунок 11 - Обрамление наружнего угла. Нащельник угловой наружный ПОН4-1

9. При удлинении наружного углового нащельника, из нижнего края верхнего углового нащельника вырезается 25 мм внутренней части. Верхний нащельник накладывается на нижний, так как показано на схеме, оставляя между ними зазор 6 мм. При стыковке внутренних угловых нащельников между собой - вырезать 25 мм верхней части нижнего углового нащельника оставляя лицевую сторону. Наложить верхнюю часть на нижнюю так, чтобы они не вплотную прилегали друг к другу, а между ними оставался зазор 6 мм на термическое расширение.

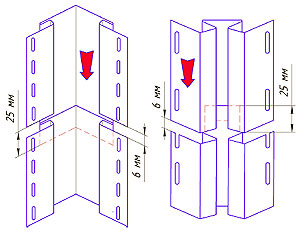

Удлинение нащельников

Рисунок 12 - Удлинение нащельников

10. Перед началом монтажа облицовок следует отогнуть отвёрткой, или каким либо другим плоским предметом крайние замятые части замка.

Отгиб смятой части замка

Рисунок 13 - Отгиб смятой части замка

11. Первый профиль облицовки вставить между нащельниками, закрепить, цепляя за начальную планку ПОП1, натянуть вверх, а потом прикрепить саморезами в каждый прогонный профиль. Облицовочные профили должны располагаться строго горизонтально. Горизонтальная параллельность облицовок проверяется с помощью теодолита. Следует помнить о расширении элементов и оставлять 6 мм зазора между боковой поверхностью облицовки и упорными поверхностями нащельников, а также между краем облицовки и упорной поверхностью оконной планки. По окончании первого ряда начинается монтаж следующего. Применяется правило монтажа, как и для первого ряда.

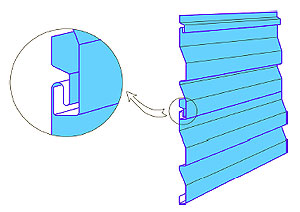

Горизонтальная стыковка профилей Сайдинг

Рисунок 15 - Горизонтальная стыковка профилей <Сайдинг> между собой

12. Вертикальное соединение облицовочных профилей осуществляется с помощью нащельника ПОН2. Монтаж происходит так же как и при стыковке с угловым нащельником. При соединении облицовок без нащельника накладывать профиль на профиль на ширину 25 мм, концы которых обрезаны на определённый размер. Самый лучший эстетичный вид достигается тогда, когда соединение будет делаться в скрытых местах.

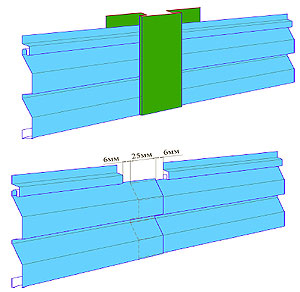

Вертикальная стыковка профилей Сайдинг

Рисунок 16 - Вертикальная стыковка профилей "Сайдинг"

13. Монтаж последнего листа облицовки.
Прикрепить нащельники ПОН1-1 и ПОП2 к стене, вложив ПОП2 в ПОН1-1. Чаще всего бывает, что облицовку нужно обрезать, чтобы состыковать с нащельниками ПОН1-1 и ПОП2. Для этого следует замерить расстояние от защёлки нижней облицовки до верхней части (упорной поверхности) завершающей планки. От полученной длины отнять 6 мм на термическое расширение. Возможно, что надо будет подложить деревянную дощечку внутрь нащельника ПОН1-1, под завершающую планку ПОП2 так, чтобы плоскость облицовки составляла ровную поверхность с другими облицовками. Вставить нижнюю часть монтируемой облицовки в замок нижнего профиля, а верхнюю часть - в защёлку завершающей планки. Следующим этапом следует закрепить нащельник ПОН1, завершающую планку ПОП2 и облицовку саморезами - насквозь.

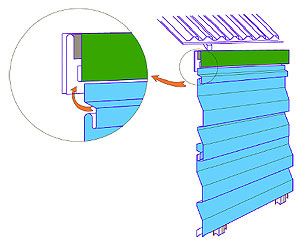

Завершающая планка ПОН1-1

Рисунок 17 - Завершающая планка ПОН1-1

14. Обрамление оконных и дверных проёмов.
Подоконный отлив обрамляется с помощью профилей НПО1 и ПОП2 как показано на рисунке 18. К стене, возле окна, с помощью дюбелей, крепится планка ПОП2, а затем с ней стыкуется отлив НПО1. При стыковке отлива и бокового обрамления окна, отлив подсовывается под нащельник. Для этого вырезается боковая поверхность нащельника и обрезается, а затем отгибается вверх горизонтальная часть отлива рисунок 22. Длина отлива выбирается на 60-80 мм больше оконного проёма. Отгибаемая вверх часть отлива крепится к стене с помощью дюбелей. Место стыка планки ПОП2 и окна, а также стык профилей замазывается герметиком.
Аналогично обрамляется надоконный отлив и боковое обрамление окна (рисунок 18, 19). Вместо профиля НПО1 применяется нащельник НОС1. Нащельник крепится непосредственно к прогону и закрывает нижнюю и боковую часть облицовки.
При таком способе крепления оконных профилей, крепление остаётся полностью невидимым.

5. Узлы

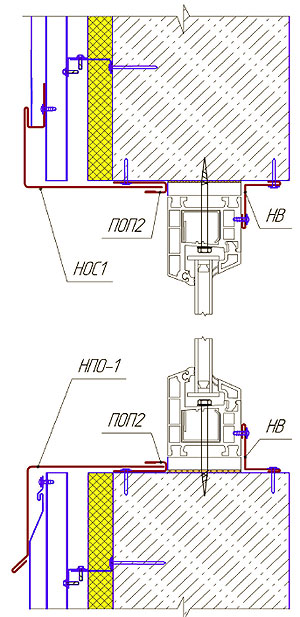

Примыкание к окну. Вертикальный разрез

Рисунок 18 - Примыкание к окну. Вертикальный разрез

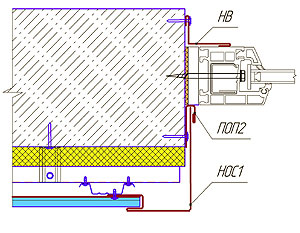

Примыкание к окну. Горизонтальный разрез

Рисунок 19 - Примыкание к окну. Горизонтальный разрез

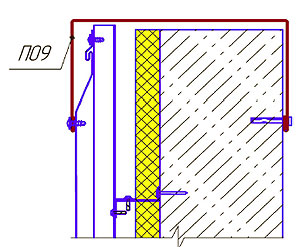

Примыкание к кровле. Вертикальный разрез

Рисунок 20 - Примыкание к кровле. Вертикальный разрез

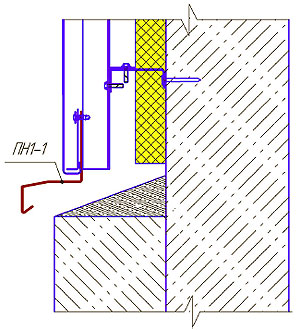

Цоколь. Вертикальный разрез

Рисунок 21 - Цоколь. Вертикальный разрез

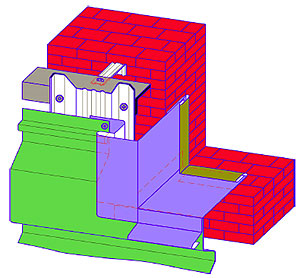

Соединение оконных планок. Общий вид.

Рисунок 22 - Соединение оконных планок. Общий вид.
